Низковольтное оборудование

Комплексное проектирование и производство низковольтного щитового оборудования, а так же шкафов промышленной автоматизации и управления. Монтаж и ремонт оборудования.

Качественно. Вся продукция соответствует нормам ГОСТ и полностью сертифицирована.

Низковольтное оборудование, которое мы изготавливаем

Шкафы

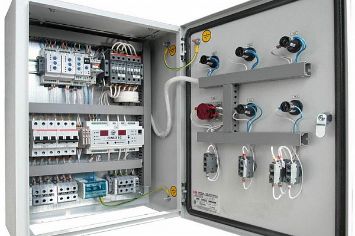

  • Шкафы управления (ШУ)
  • Шкафы аварийного освещения (ШАО)
  • Шкафы ввода (ШВ-01, АБ, ЗУ)
  • Шкафы ввода и секционирования
  • Шкафы зажимов трансофрматоров напряжения (ШЗН)
  • Шкафы клемных зажимов
  • Шкафы питания и управления электродвигателями
  • Шкафы питания соленоидов (ШПВ)
  • Шкафы промежуточных зажимов (ШЗВ)
  • Шкафы распределительные низкого напряжения (ШРНН)
  • Шкафы силовых сборок
  • Шкафы со счетчиками
  • Шкафы управления разъеденитялми (ШУР)
  • Шкафы учета

Щиты

  • Распределительные щиты (ЩО-70, ЩО-91)
  • Щитки квартирные (ЩК)
  • Щитки осветительные (ОЩ, ОЩВ)
  • Щитки этажные (ЩЭ)
  • Щиты собственных нужд (ЩСН)
  • Щиты учета и распределения электроэнергии (ЩУР)

Ящики

  • Ящики вводные (ЯВ)
  • Ящики и шкафы управления (ЯУ 8050, 8250)
  • Ящики с понижающим трансформатором (ЯТП)
  • Ящики силовые серии ЯР
  • Ящики управления асинхронными двигателями (Я5000, РУСМ5000, РУСМ8000, РУСМ9000)
  • Ящики управления освещением (ЯУО)

Другое

  • Пункты распределительные (ПР)
  • Устройства автоматического ввода резерва (АВР)
  • Устройства компенсации реактивной мощности (УКМ, УКРМ)



Опросный лист на низковольтное оборудование

После заполнения Вы получите pdf-файл, который сможете прикрепить к проекту

После заполнения Вы получите pdf-файл, который сможете прикрепить к проекту

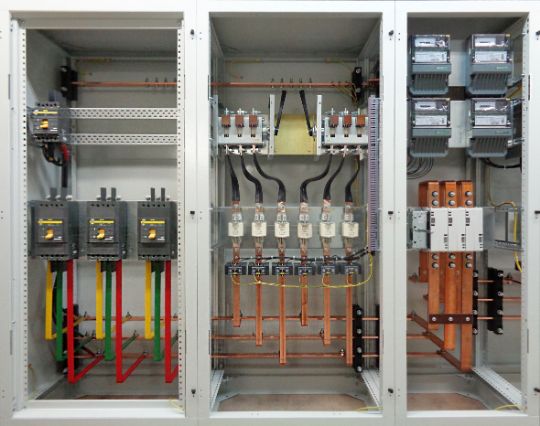

Вводно-распределительное устройство ВРУ, ВРУ-1, ВРУ-3, ВРУ-8

Вводно-распределительное устройство — это установка для приема, учета и распределения электрической энергии. При коротком замыкании и перегрузках автоматически прекращает подачу электричества. Снижает риск аварийных ситуаций во время ремонта. Оборудование рассчитано на переменный ток напряжением 220 и 380 вольт.

В комплект установки входят защитные приборы, измерительная аппаратура, выключатели, блоки автоматического управления. По способу обслуживания распределительные щиты бывают односторонними и двухсторонними. Ввод пиьающих кабелей расположен снизу. Конструкция корпуса обеспечивает защиту от попадания влаги и твердых предметов.

Оборудование используют в общественных зданиях, многоквартирных жилых домах, на промышленных объектах. В частном секторе ВРУ устанавливают для распределения энергии между отдельными строениями. В зависимости от назначения систему оснащают трансформаторами и предохранителями требуемой мощности. Электроустановку размещают на лестничных площадках, в подвалах и щитовых помещениях.

ВРУ параметры
Характеристики

  • частота трехфазного тока: 50-60 Гц;
  • стандарт производства: ГОСТ Р 51732-2001;
  • климатическое исполнение: УХЛ4;
  • максимальная высота над уровнем моря: 2000 м;
  • способ обслуживания: односторонний с лицевой стороны;
  • срок службы: 25 лет;
  • тип атмосферы: условно-чистая.

Условия эксплуатации

Оборудование устанавливают в условиях умеренного и холодного климата. Элементы располагают в крытых отапливаемых помещениях с искусственной вентиляцией. Для безопасной работы системы исключают воздействие прямых солнечных лучей, оседание пыли, конденсацию влаги на токоведущих частях.

Цена

Цена вводно-распределительного устройства ВРУ зависит от

  • класса панелей
  • количества аппаратов на вводе
  • способа управления освещением

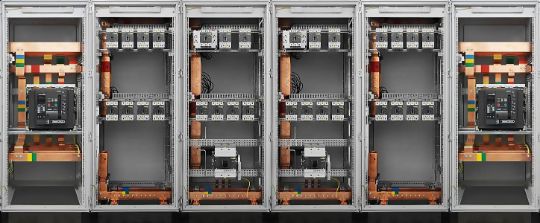

Главный распределительный щит ГРЩ, ГРЩД

Главный распределительный щит — это низковольтное комплектное устройство, которое распределяет электрическую энергию. Аппарат помогает вести коммерческий учет энергоресурсов, защищает сети потребителей от перегрузки. Установку применяют для электроснабжения производственных, жилых и общественных зданий.

Электроэнергия от понижающих трансформаторов поступает на панель ввода по питающим кабелям. Устройства защитного отключения снимают нагрузку в случае аварий и короткого замыкания. В комплект ГРЩ входят резервные источники питания от солнечных батарей, бензиновых и газовых генераторов. Автоматическое включение резерва обеспечивает бесперебойную подачу электричества объектам снабжения.

ГРЩ параметры
Условия эксплуатации

Климатические условия нормированные для исполнения категории размещения УХЛ
  • Высота размещения над уровнем моря: не более 2000 м.
  • Максимальная температура воздуха: +40°С.
  • Тип атмосферы по ГОСТ 15150: II (промышленная).
  • Расположение в пространстве: вертикальное.
  • Климат: умеренно-холодный.
  • Окружающая среда: с низким содержанием взрывоопасных газов и токоведущей пыли.

Технические характеристики ГРЩ

  • Номинальное напряжение: 380В
  • Номинальное напряжение цепей управления:
  • 220В
  • Частота: 50Гц
  • Номинальный ток: 400, 630, 1000, 2000, 3200, 4000, 5000А
  • Ток электродинамической стойкости: 30кА, 50кА
Номинальный ток Панелей, А:
  • вводных - от 200 до 4000;
  • линейных - 100, 200, 250, 400, 600;
  • секционных.- 600, 1000, 1500
Степень защиты:
  • с лицевой стороны - IP 20
  • с остальных сторон - IP 00

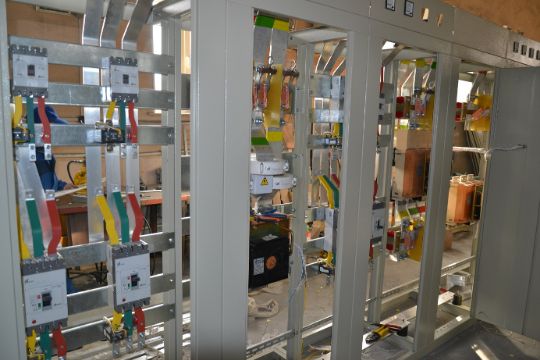

ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ ЩО-70, ЩО-91

Панели ЩО-70 и ЩО-91 предназначены для комплектования распределительных щитов напряжением 0.4 кВ трехфазного переменного тока частотой 50 Гц

Назначение:

  • для приема и распределения электрической энергии
  • защиты отходящих линий от перегрузок и токов короткого замыкания.

Щиты устанавливаются в электрощитовых помещениях с температурой окружающей среды от -40°С до +35°С.

Панели ЩО.70 и ЩО 91 представляют собой сварную металлоконструкцию каркасного типа с установленной в ней коммутационно-защитной аппаратурой. Оперативное обслуживание производится с фасада, для чего предусмотрена дверь, запираемая на замок. Степень защиты – IP21 со стороны фасада, IP00 –с других сторон. В панелях предусмотрены как кабельные, так и шинные вводы. Между собой панели соединяются болтами, крепление к основанию осуществляется через отверстия в нижней раме.

Этапы производства

низковольтного оборудования

проверкА

Проверка материалов, комплектующих и полуфабрикатов согласно базовым требованиям

  • ГОСТ
  • ТУ
  • СТП
  • РД

ПроиЗводство

  • Производство электрических шкафов для оборудования согласно предоставленным данным и их деталей
  • Производство шин и проводников
  • Нанесение пенопоулиуританового покрытия и защитного слоя
  • Ультрафиолетовая приварка проводников к контактам

Сборка

  • Сборка конструкции
  • Монтаж проводов

Завершающие действия

  • Проверка, тестирование готового оборудования
  • Сдача в эксплуатацию

Справочная информация по низковольтному оборудованию

Что относят к низковольтному оборудованию

Низковольтное оборудование - группа электротехнического оборудования с напряжением до 1Квт, обеспечивает безопасность линии от коротких замыканий и перепадов энергии

Типизация низковольтного оборудования

На основе функционала и конструктивных элементов оборудования, выделяют классификации

По способу размещения НКУ

  • стационарные — устанавливаются на продолжительный период в проектируемой точке
  • временные — используются в определенных случаях по технической необходимости
  • наружные устанавливаются вне помещения, на открытой территории
  • внутренние используются внутри зданий и сооружений и делятся на напольные, настенные и встраиваемые

По конструкции НКУ

  • Открытого исполнения - щиты и панели
  • Закрытые — шкафы узкой направленности высокой защищенностью внутренних комплектующих

По функционалу НКУ

  • устройства для ввода
  • распределения электроэнергии

Составляющие низковольтного оборудования

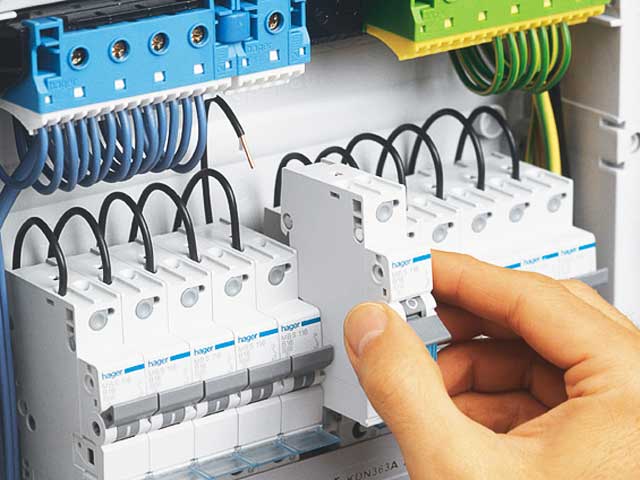

Автоматические выключатели

  • Воздушные
  • Модульные
  • Защиты двигателя
  • Силовые

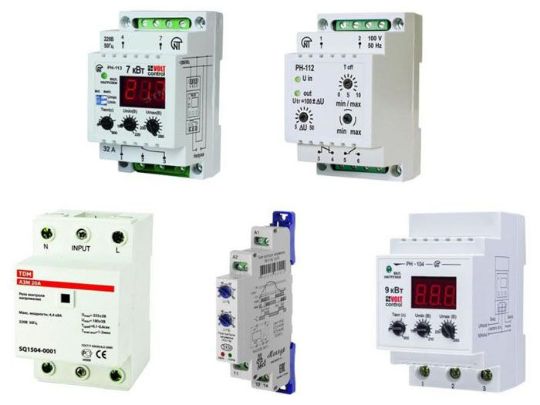

Реле

Для управления цепями снабжения, в том числе для защиты сети от высоких перегрузок.

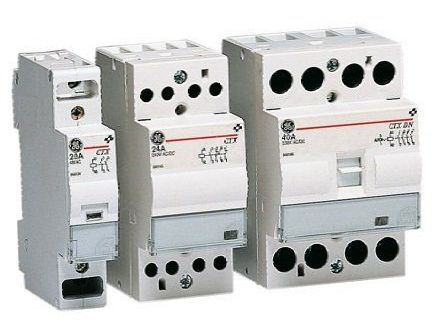

Контакторы

Чаще всего в цепях электросетей используются два вида контакторов:

  • электромагнитные с дополнительными фильтрами
  • полупроводниковые с низким уровнем шума.

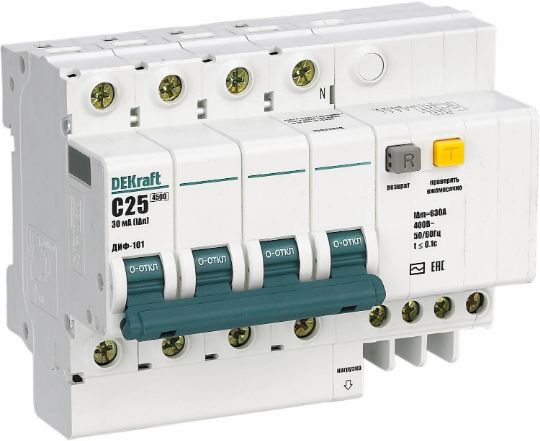

Дифференциальные устройства

Отвечают за распределение электроэнергии. Устанавливается для безопасности граждан от случайного удара током. Дополнительно такие НКУ модифицируются отключающими элементами, которые реагируют на резкие перепады напряжения, перегрузки и короткие замыкания сети.

Трансформаторы

Выделяют однофазные и трехфазные типы устройств, которые добавляются в системы сигнализации, управления и цепи освещения.
функции:

  • преобразование электроэнергии
  • снижение уровня напряжения,
  • обеспечение бесперебойного снабжения электричеством.
