Комплектно-трансформаторные подстанции КТП

Произведем изыскательские работы, работы по проектированию, согласованию проектной документации, изготовим и смонтируем любое оборудование КТП

Что такое КТП?

Комплектно-трансформаторная подстанция КТП - это электротехническое оборудование, используемое для приема, преобразования и распределения электрической энергии на большие расстояния с минимальными потерями в токопроводниках.

Основная функция КТП - доставка электроэнергии к конечному потребителю

Также КТП поддерживает нормальную работоспособность подключенного к ней участка и предупреждает аварийные ситуации.

КТП состоит из:

  • Силовой трансформатор (один или несколько)
  • Распределительные устройства
  • Релейная защита и автоматика
  • Элементы управления
  • Вспомогательные модули

Опросный лист на КТП

После заполнения Вы получите pdf-файл, который сможете прикрепить к проекту

После заполнения Вы получите pdf-файл, который сможете прикрепить к проекту

Типы комплектных-трансформаторных подстанций

По типу подключения к высоковольтным линиям КТП делятся на подстанции тупикового и проходного типа. Подстанции тупикового типа могут одновременно подключаться только к одной высоковольтной линии, а подстанции проходного типа — к двум

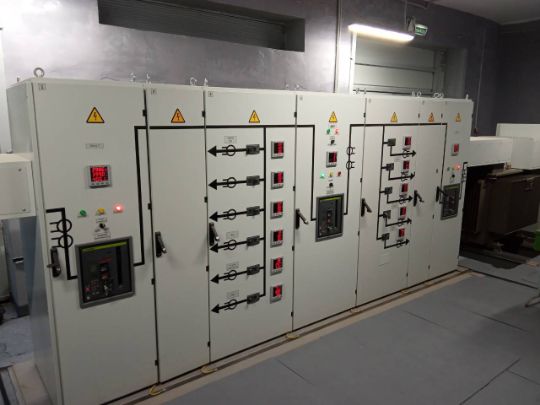

Внутрицеховые КТП (КТП-ВЦ)

Внутрицеховые КТП (КТП-ВЦ) служат для установки их внутри обслуживаемого помещения, в непосредственной близости к оборудованию, которое там используется.

Мощность трансформатора – 25-2500 кВА
Тип трансформаторов – сухой или масляный

Количество трансформаторов – 1-2 шт.
Конструкция – шкаф из металла с запорными секциями
Вид монтажа – внутри

Местоположение – промышленные предприятия

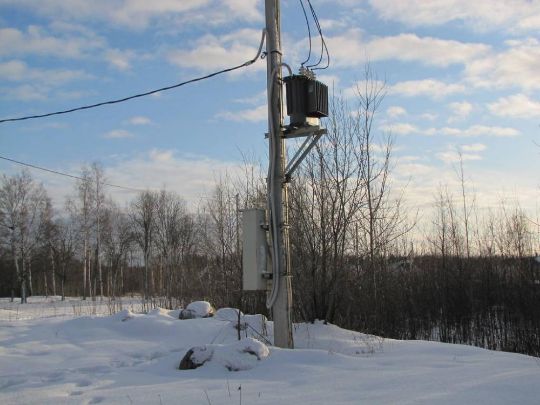

Столбовая КТП (КТПС) и МАЧТОВАЯ ПОДСТАНЦИЯ (КТПМ)

Столбовая КТП (КТПС или КТП-С) и Мачтовая КТП (КТПМ или КТП-М) представляют собой открытую конструкцию и используются для обслуживания на высоте,  это модели для установки на опорах линий электропередач. Основную нагрузку в составе изделия несёт на себе кронштейн крепления трансформатора, поэтому выполнен с большим запасом прочности.

Не подходит в районах с повышенной сейсмической активностью.

Столбовые подстанции отличаются от мачтовых подстанций способом установки:

  • столбовые трансформаторные подстанции КТПС устанавливаются на одной железобетонной стойке (опоре) типа СВ-105 (СВ-110)
  • мачтовые трансформаторные подстанции КТПМ устанавливаются между двух железобетонных стоек типа СВ-105 (СВ-110)

Столбовые и мачтовые КТП могут быть использованы как временно, так и постоянно.
Эти подстанции обладают следующими преимуществами:

  • Установка на открытом пространстве
  • Не подвержены влиянию температур, даже критического уровня
  • Нет необходимости ставить ограждения
  • Благодаря установке на столбах не нужен фундамент
  • Цены на столбовые КТП находятся в самом нижнем диапазоне

Характеристики:

  • Номинальная мощность от 16 до 250 кВа
  • Номинальное напряжение 6; 10 кВ
  • Типы и кол-во трансформаторов – 1 силовой на 3 фазы или 1 на 1 фазу
  • Конструкция – оборудование на стойке из железобетона
  • Вид монтажа – снаружи


Местоположение – частные фермерские хозяйства, предприятия, сельские хозяйства, небольшие населенные пункты,  коттеджные или дачные посёлки

Способ передачи энергии: воздушный ввод/вывод

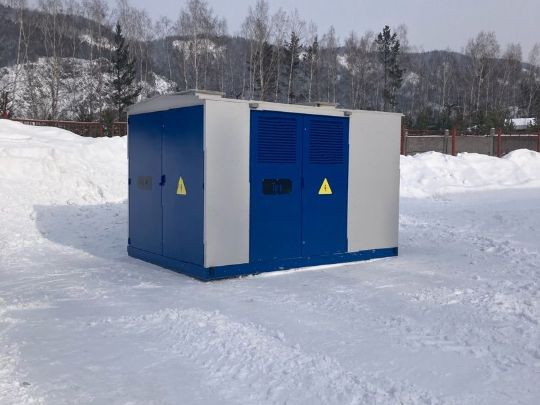

Киосковая трансформаторная подстанция

Киосковая трансформаторная подстанция обеспечивает более высокие показатели безопасности и повышенный уровень защиты от воздействий окружающей среды.

Киосковые КТП как правило металлические блочные КТП с наружным обслуживанием блоков в качестве защиты используется металлический корпус окрашенный антивандальной нейтральной к агрессивным средам краской.По желанию заказчика может быть окрашена в различные цвета, стандартный цвет исполнения серый металлик.

Устанавливается на прочный фундамент имеет разветвленную сеть подземных коммуникаций, пользуется огромным спросом в городском коммунальном хозяйстве. Все блоки КТП устанавливаются в прочный корпус.

Сфера применения строительные работы, коммунальное хозяйство, производства.
Номинальная мощность от 25 до 1000 кВа, номинальное напряжение 6; 10 кВ
Способ передачи энергии воздушный или кабельный ввод/вывод


Характеристики КТП киоскового типа
Условия эксплуатации подстанций

  • Высота над уровнем моря: 1000 м;
  • Температура воздуха: ○ с масляным силовым трансформатором: -40° С +40° С; ○ с сухим силовым трансформатором: -1° С +40° С;
  • Относительная влажность воздуха при t=20° С : 80%;
  • Окружающая среда: взрыво-, пожаробезопасная;
  • Скорость ветра: не более 36 м/с;
  • Срок службы: более 25 лет.
По климатическим исполнениям и категории размещения Климатическое исполнение - У или УХЛ;
Категория размещения - 1 (согласно ГОСТ 15150, ГОСТ 15543.1)

Конструкция КТП

  • Шкаф ввода высокого напряжения (ШВВ);
  • Масляный или сухой силовой трансформатор (СТ);
  • Распределительное устройство низкого напряжения (РУНН), в состав которого входят: — шкаф ввода (ШНВ); — шкаф отходящих линий (ШНЛ); — шкаф секционного выключателя (ШНС);
  • Токопровод высокого напряжения (ВВ), соединяющий ШВВ и СТ по стороне ВН;
  • Токопровод низкого напряжения (НВ), соединяющий СТ и РУНН (ШНВ) по стороне НН.

Виды защиты КТП

  • Отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на вводе
  • Защита цепей управления и цепей сигнализации автоматическими выключателями
  • Автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов

Трансформаторы

Тип трансформатора:
  • герметичный масляный (ТМГ);
  • сухой (ТС);
  • сухой с литой изоляцией (ТЛС/ТСЛ)
Количество трансформаторов:
  • с одним трансформатором;
  • с двумя трансформаторами

Исполнение КТП
по подключению к высокому напряжению

  • тупиковая
  • проходная

Вид нейтрали трансформатора на стороне низкого напряжения (стороне НН)

  • с глухозаземленной нейтралью;
  • с изолированной нейтралью

Исполнение высоковольтного ввода

  • кабельный
  • воздушный

Исполнение низковольнтого вывода

  • кабельный
  • воздушный
  • комбинированный
